Engineering Zero-Defektkomponenter med avanceret præcisionsstanse-design
Koster høje grathøjder og hyppig kantafhugning dit kvalitetskontrolteam timers manuel inspektion? I høj-præcisionsmikro-stempling og elektronikfremstilling er kantkvalitet alt. Vores specialiseredepræcisionsstanseformdesigntjenester fokuserer på at kontrollere mikro-mekanikken ved metalskæring og levere ultra-rene blanking- og gennemboringsoperationer med strukturelle tolerancer låst så stramt som $\\pm0.002\\text{ mm}$.
Fra ledningsrammer med høj-densitet og elektriske konnektorer til indviklede medicinske lamineringer eliminerer vores tilpassede stanseværktøjer kantdeformation og garanterer fejlfri komponentsamling.
Micron Engineering: The Micro-Geometry of the Cut
En perfekt stanseprofil er helt afhængig af den matematiske kontrol af skærezonen. Vores designingeniører beregner og optimerer værktøjets mikro-geometri baseret på din nøjagtige materialehårdhed og tykkelse.
[ Punch Force Descends ] │ ▼ ┌───────────────────────────── │ SKÆR AFSNIT ANATOMI │ ├──────────────────────────── │ - Rul-over zone (glat) │ ──► Konstruerede frigange Optimér │ - Forskydningsbånd (brændt) │ Dette forhold til forebyggelse │ - Brudzone (grov) │ Ekstrem friktion. │ - burrhøjde (<10% t) │ ──► Our Target: Near-Zero Burr. └──────────────────────────────┘
Optimeret Punch-til-Die Clearance:En fejlberegnet skærespalte fører til for store grater eller hurtigt slid på værktøjet. Vi kalibrerer frigangen pr. side til en præcis procentdel af materialetykkelsen (typisk $5\\%$ til $10\\%$), og opretholder et perfekt polering-til-brudforhold.
Burrhøjdeundertrykkelse:Vores værktøjer er konstrueret til at holde grathøjder et godt stykke under $10\\%$ af pladetykkelsen. Dette eliminerer behovet for dyre sekundære afgratningsprocesser som tromling eller kemisk ætsning.
Anti-Floating Punch-funktioner:For at sikre høj-hastighedspålidelighed ved kontinuerlig drift, integrerer alle små-huller med diameter avancerede ejektorstifter eller brugerdefinerede luft-blæseventiler for at forhindre sneglen i at klistre og snapper værktøjet.

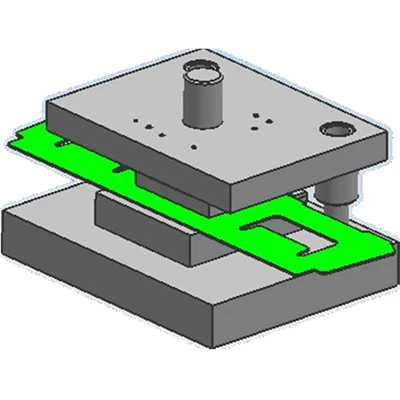

Modulær stansearkitektur til mikro-værktøj
For at sikre hurtig vedligeholdelse af værktøjsrummet og absolut repeterbarhed under mange-millioner slag, har vores stanseværktøj en modulær, under-indstikskonfiguration:
1. Segmenterede matrixindsatser
I stedet for massive matriceblokke designer vi segmenterede, delte-matrixtråds-skårne skær. Dette giver mulighed for høj-profilslibning og muliggør udskiftning af et enkelt beskadiget skærehjørne uden at udskifte hele pladen.
2. Styrede strippersystemer
Afstrygerpladen stripper ikke kun materiale; den fungerer som en hjælpevejledning. Vores designs bruger ultra-nøjagtige, indvendige under-nul-klaringssøjler til at justere stanserne perfekt, før de rører den rå metalstrimmel.
3. Hurtigt-skift hulholdere
Hvert-slidt mikro-stempel er sikret ved hjælp af en specialiseret kugle-lås eller mekanisk hurtig-skifteholder, så dine presseteknikere kan udskifte et slag direkte på produktionsgulvet inden for 15 minutter.
Metrics for hårdhed og værktøjslevetid
Vores ingeniørfacilitet bruger førsteklasses materialer og belægninger for at sikre, at dit stanseværktøj bevarer sin skarpe forkant gennem omfattende produktionslivscyklusser.
Skære kernematerialer:Fremstillet udelukkende fra premium pulvermetallurgisk stål (Vanadis 4 Extra, ASP-60) eller sub-mikronTungsten Carbide (WC)kvaliteter, varme-behandlet til en ultra-hård HRC 64-66.
Optimering af overfladefriktion:Skærekanter gennemgår specialiseredePVD AlCrN eller DLC (Diamond-Like Carbon)belægningsapplikationer for at reducere kold-svejsning og opsamling af metalplader.
Materialetykkelsesspektrum:Skræddersyet-til mikro-foliestansning ($0,05\\text{ mm}$ tykkelse) op til industriel stålkonstruktion ($4,0\\text{ mm}$).
Luk-Højdekonsistens:Alle matricesæt er bygget med premium aluminium- eller stålmatricesko med lineære kugleleje-styrebure til friktionsfri lodret stød-translation.
Opgrader til Micron-Punching-pålidelighed på niveau
Lad være med at lade uberegnelige kantgrater og ustabile dimensioner skade din leverandørvurdering. Partner med et specialiseret værktøjsrum, der behandler stempling som en høj-præcisionsvidenskab.
Indsend dine mikro-komponentudfordringer:
Send os dine detaljerede 2D/3D komponenttegninger og materialedatablade. Vores avancerede ingeniørteam vil gennemgå dine delprofiler og give en omfattendestemplingsværktøj designevaluering og konkurrencedygtigt tilbud inden for 24 timer.
